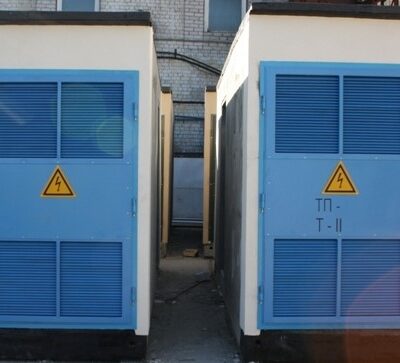

Блочная комплектная трансформаторная подстанция типа БКТП

Описание БКТП(Б)

Подстанции предназначены для преобразования и распределения напряжения 10(6) кВ, 0,4 кВ и снабжения электроэнергии потребителям по радиальной или кольцевой схеме с помощью кабельных сетей.

Бетонные конструкции оснащаются электротехническим оборудованием различной комплектации для электроснабжения жилого комплекса, предприятия, офисного центра, образовательного или медицинского комплекса зданий — инфраструктурных, промышленных и жилищно-коммунальных объектов

Все подстанции изготовлены из высококачественного бетона марки С25 / 30. Толщина стен и качество бетона гарантирует прочность, обеспечивает достаточную теплостойкость и предотвращает образование росы внутри подстанции. Здание состоит из надземной части и фундамента, которые после монтажа по месту установки является одной компактной постройкой.

Все элементы здания выполнены из негорючих или тех, которые не поддерживают горения материалов. Маслосборники под трансформатором рассчитаны на 100% содержания масла установленных трансформаторов.Благодаря разнообразию архитектурного исполнения и широкому выбору отделки наружных стен, подстанция гармонично вписывается в окружающую архитектуру. Все подстанции высокой степени готовности, с установленным внутренним освещением, к месту монтажа поставляются автомобильным транспортом. После установки по месту, необходимо провести монтаж трансформатора и подключение кабелей и системы заземления.

Основные преимущества БКТП(Б):

• Значительная экономия времени и финансов при проектировании строительной и  электрической частей трансформаторной подстанции, согласовании проекта и при  выполнении строительных работ;
• Благодаря малым габаритам
• Экономия площади земельного участка, необходимого для  установления трансформаторной подстанции, что чрезвычайно важно для современной  городской застройки;
• Широкий выбор внешней отделки стен, конструкций крыши, водосточных систем, позволяет гармонично разместить БКТП(Б) в любых архитектурных и ландшафтных условиях.
• Корпус изготовлен из монолитного бетона класса С25 / 30 толщиной стен 10 см   представляет собой простую и надежную конструкцию с отличными тепловыми  характеристиками, что позволяет предотвратить образование росы и создать необходимый   температурный режим для работы оборудования;
• Полная экологическая безопасность благодаря герметичности фундамента, предотвращает возможное проникновение трансформаторного масла в почву;
• Экономия времени при монтаже на месте установки за счет высокой степени готовности необходимо установить трансформаторы и подключить кабели.

Основные технические характеристики БКТП(Б)

Наименование параметра	Параметр
Мощность силового трансформатора, кВА	25 кВА; 40 кВА; 63 кВА; 100 кВА; 160 кВА; 250 кВА; 400 кВА 630 кВА; 1000 кВА; 1250 кВА; 1600 кВА; 2500 кВА
Номинальное напряжение на стороне ВН, кВ.	6,1
Наибольшее рабочее напряжение на стороне ВН, кВ.	7,2; 12
Номинальное напряжение на стороне НН. кВ.	0,4; 0,69
Класс здания подстанций	2
Степень огнестойкости по СНиП 21-01-97	3
Номинальный ток сборных шин на стороне НН.	250 А; 400 А; 630 А; 1000 А; 1600 А; 2000 А; 2500 А; 3200 А; 4000 А; 5000 А
Ток термической стойкости в течении 1с на стороне ВН, кА.	31,5
Ток электродинамической стойкости на стороне ВН, кА.	100
Уровень изоляции по ГОСТ 1516. 1-76	Нормальная
Уровень внешней изоляции по ГОСТ 9920-75	Нормальная категория
Способ выполнения нейтрали ВН.	Изолированная
Способ выполнения нейтрали НН.	Глухозаземленная
Климатическое исполнение по ГОСТ 15150	У1, УХЛ1, УХЛ3
Срок службы подстанций, лет	не менее 25

Конструкция БКТП(Б)

БКТП поставляются в виде блоков полной заводской готовности как однотрансформаторные подстанции (БКТП) или двухтрансформаторные подстанции (Б-2-КТП).

Однотрансформаторная БКТП(Б) производится двух типов:

1. левосторонняя – вход в отсек РУ находится на левой стороне относительно ворот трансформаторного отсека;
2. правосторонняя – вход в отсек РУ находится на правой стороне относительно ворот трансформаторного отсека;

Двухтрансформаторная БКТП(Б) представляет собой трансформаторную подстанцию, состоящую из двух корпусов левостороннего и правостороннего типов, соединенных между собой.

Корпус БКТП(Б) состоит из:

1. надземного объемного бетонного блока;
2. подвального объемного бетонного блока.

В БКТП(Б) предусмотрена естественная приточно-вытяжная вентиляция, которая осуществляется через вентиляционные проемы, оснащенные защитными жалюзями по ГОСТ Р 51110. Двери и створки БКТП(Б) открываются на угол не менее 1500 и имеют фиксацию в крайних положениях. Двери, жалюзи и замки имеют противовандальное исполнение.

Безопасность обслуживания БКТП

Безопасность обслуживания БКТП(Б) обеспечивается:

1. применением в РУВН современных ячеек с воздушной изоляцией. Контроль работы и управление ячейками осуществляются без открывания дверей. Контроль состояния оборудования ячеек осуществляется через специальные смотровые окна без снятия напряжения и открывания дверей;
2. системой механических и электромагнитных оперативных блокировок в РУВН и РУНН, не допускающих ошибок при оперативных переключениях. Применением в РУНН панелей одностороннего обслуживания с разделением на отдельные отсеки коммутационных устройств и шин.
3. доступной для контроля системой. Присоединение к внутреннему контуру заземления выполнены болтовыми соединениями или сваркой. Места присоединений обозначены знаком «Заземление». Предусмотрены узлы для присоединения переносных заземляющих устройств при проведении испытаний и измерений;
4. наличием мнемосхем со световой сигнализацией и механических указателей положения аппаратов, расположенных с лицевой стороны РУВН;
5. световой индикацией наличия напряжения на шинах и присоединениях РУВН;
6. наличием электрозащитных средств, входящих в комплект поставки БКТП(Б).
