Комплектного распределительного устройства КРУ-6(10)

Назначение комплектного распределительного     устройства КРУ-6(10)

КРУ предназначены для работы в электрических установках трехфазного переменного тока частоты 50 Гц, класса напряжения 6 или 10 кВ в сетях с изолированной

Нейтралью.

КРУ применяются в закрытых распределительных устройствах, в том числе, в электроустановках с частыми коммутационными операциями при наличии шкафов с вакуумными выключателями.

Виды климатических исполнений КРУ:  УЗ и ТЗ по ГОСТ 15150. Номинальные значения климатических факторов для эксплуатации в рабочем состоянии по ГОСТ 15543. 1 и ГОСТ 15150, при этом диапазон температур окружающего воздуха:

   а) для исполнения УЗ – от минус 5°С до плюс 40°С (без установки подогревателей), от минус 25°С до плюс 40°С (с установкой подогревателей в релейном шкафу);
   б) для исполнения ТЗ – от плюс 1°С до плюс 45°С (без установки подогревателей), от минус 10°С до плюс 45°С (с установкой подогревателей в релейном шкафу).

 Высота установки над уровнем моря до 1000 м.

комплектные распределительные устройства 6 10 кв - картинка

Основные технические характеристики КРУ-6(10)

Наименование параметра

  Значение параметра
Номинальное напряжение, кВ 6; 10;20;35
Наибольшее рабочее напряжение, кВ 7,2; 12; 24;42
Номинальный ток главных соединений, А 630; 1 000; 1 250; 1 600; 2 000; 3 150; 4 000
Номинальный ток сборных шин, А 1 000; 1 600; 2 000; 3 150; 4 000
Номинальный ток отключения выключателей, кА 20; 31,5; 40
Ток термической стойкости, кА (3 с) 20; 31,5; 40
Ток электродинамической стойкости, кА 51; 81; 102
Номинальное напряжение вспомогательных цепей переменного тока, В 220
Номинальное напряжение вспомогательных цепей постоянного (выпрямленного) тока, В 220

      Отличительные особенности и преимущества наших ячеек КРУ:

  • Надежное современное оборудование отечественных и зарубежных фирм
  • Безопасность персонала
  • Конструкция ячейки позволяет стыковать с существующими ячейками КРУ-2-10 без дополнительных доработок
  • Наличие высокочувствительной защитой от коротких замыканий с использованием оптоволоконных датчиков или фототиристоров – минимальные затраты на восстановление ячеек после отключения тока короткого замыкания;
  • Удобный и просторный шкаф вспомогательных цепей
  • Широкий выбор вида защит и автоматики
  • Просторный и безопасный отсек кабельных разделок
  • Удобные и надежные блокировки, предотвращающие ошибочные операции
  • Минимальные затраты на текущее обслуживание
  • Полный контроль работоспособности.

Конструктивное исполнение

  Камера КРУ состоит из трех основных частей:

Корпуса, выкатаной тележки с оборудованием и релейного шкафа.

  На тележке установлено основное оборудование  (выключатель, трансформатор напряжения, привод, подвижный штепсельный контакт).

  При необходимости осмотра или ремонта аппаратуры тележка выкатывается из шкафа. Отсек трансформаторов тока и концевых заделок отделен от отсека тележки съемной крышкой и шторкой безопасности, открывающейся при вкатывании тележки в шкаф и закрывающейся при выкатывании ее.

Выкатная тележка может занимать три положения: рабочее, контрольное и ремонтное. При рабочем положении контакты первичной цепи и разъединяющие контакты вторичной цепи замкнуты, заземление тележки осуществлено через скользящие контакты на корпус шкафа. В рабочем положении тележка жестко закрепляется фиксаторами механизма вкатывания. В контрольном положении тележки первичные цепи остаются разомкнутыми, а вторичные могут быть замкнутыми. В этом положении производят опробование действия цепей защиты, сигнализации и управления. В ремонтном положении тележка полностью выдвинута из шкафа и контакт  первичной и вторичной цепей разомкнуты. В этом положении обеспечивается безопасность производства работ по осмотру и ремонту оборудования, расположенного на тележке.

Шкафы снабжены блокировочными устройствами, исключающими выкатывание или вкатывание тележки при включенном выключателе.

Комплектные распределительные устройства для наружной установки (КРУН) изготовляют трех типов: выкатные, стационарные и объемные.

КРУН выкатного типа скомпонованы так же, как и соответствующие КРУ внутренней установки. Выпускаются стандартного и малого габаритов.

КРУН стационарного типа выпускают без штепсельных разъединителей. Они комплектуются вакуумными выключателями типа ВВ/ТЕL, LS, и др. и предохранителями типа ПК-10 и отдельными разъединителями с приводами типа РВ-10.  Шкафы с выключателями снабжены механической блокировкой от неправильных действий при оперировании выключателем и разъединителями.

КРУН объемного типа изготовляют нормального и малого габаритов с однорядным и двухрядным расположением ячеек. Его оборудование смонтировано в собственном помещении из стальных листовых панелей. Коридор обслуживания образуется между фасадами ячеек и имеет ширину около 2 м. Малогабаритные объемные КРУН изготовляют только с двухрядным расположением ячеек. В них предусматривается более плотный монтаж оборудования.

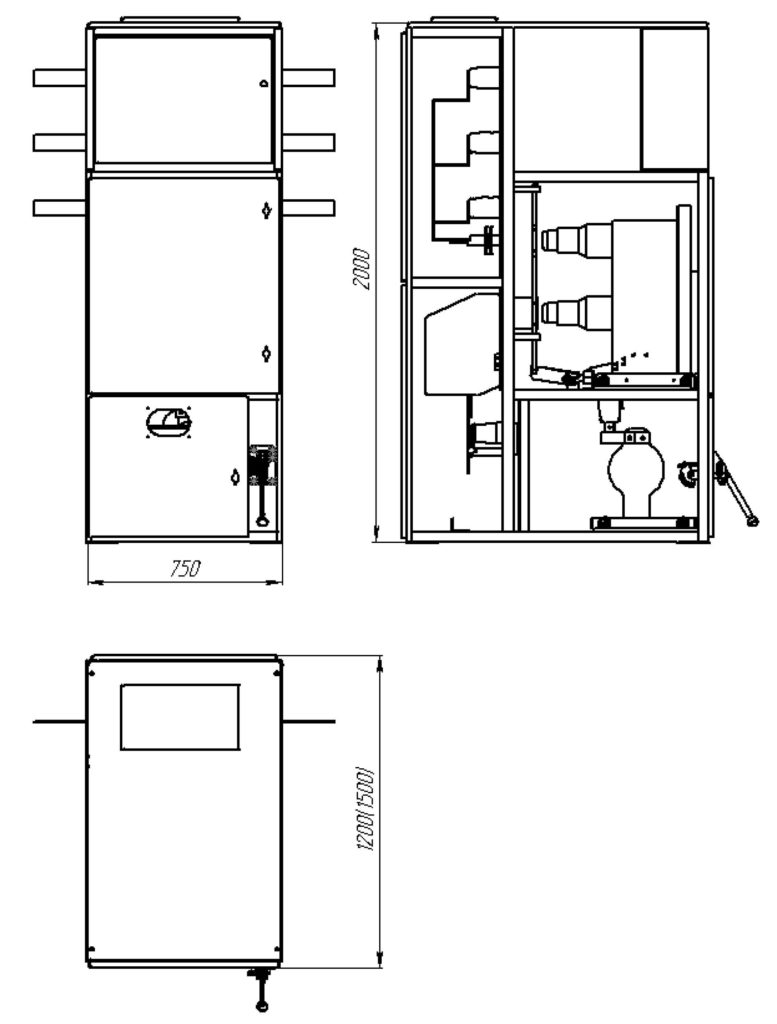

Габаритные размеры КРУ

кру 10 кв - схема
