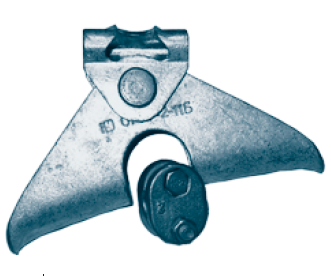

Зажимы поддерживающие типа ПГ
Защита линий электропередачи осуществляется с помощью молниезащитных тросов сечением от 25 до 276 мм2. Для подвески молниезащитных тросов на промежуточных опорах используются глухие зажимы типа ПГ.
| Марка зажима | Диаметр проводов по ГОСТ-839-80 |
Диаметр канатов по ГОСТ 3062-80, 3063-80, 3064-80 |
Диаметр провода марки ПС по ТУ 14-4-661-75 |
L | H | A | d | r | разруш. нагрузка | Масса |
| мм | мм | мм | мм | мм | мм | мм | мм | кН | кг | |
| ПГ-1 | 5,6-11,4 | — | — | 89 | 85 | — | — | — | 6 | 0,38 |
| ПГ-1-11 | — | 11,00-13,00 | — | 240 | 112 | 17 | 16 | 8,5 | 60 | 3,7 |
| ПГ-2-10 | — | 7,8-13,00 | — | 240 | 18 | — | — | — | 30 | 1,94 |
| ПГ-2-11А | 6,4-9,0 | — | 6,8-11,5 | 192 | 89 | — | — | — | 25 | 0,9 |
| ПГ-2-11Б | 9,2-12,6 | — | — | 192 | 89 | — | — | — | 25 | 0,9 |
| ПГ-2-11Д | — | 8,0-10,5 | 9,2 | 190 | 89 | — | — | — | 25 | 0,94 |
| ПГ-3-10 | 11,00-15,4 | 21,5 | — | 300 | 128 | 23 | 22 | 11,5 | 60 | 5 |
| ПГ-3-12 | 12,6-19,6 | — | — | 222 | 102 | — | — | — | 30 | 1,25 |
Зажим поддерживающий ПГУ
Зажим поддерживающий глухой предназначен для подвески и закрепления проводов воздушных линий электропередачи и грозозащитных тросов, к поддерживающим гирляндам на промежуточных опорах ВЛ 6-110 кВ с неизолированными проводами, а также для крепления грозозащитных тросов непосредственно к промежуточным опорам.
| Марка зажима | Диаметр алюминиевых и сталеалюминиевых проводов |
L | H | A | D | Разруш. нагрузка | Масса |
| мм | мм | мм | мм | мм | кН | кг | |
| ПГУ-2-1 | 8,4—21,6 | 150 | — | 19.2 | — | 50 | 3.44 |
| ПГУ-2-2 | 8,4—15,4 | 135 | 67 | 17 | 16 | 60 | 1,88 |
| ПГУ-2-3 | 12,3—21,6 | 135 | 77 | 23 | 22 | 120 | 2,8 |
| ПГУ-5-1 | 18,8—37,7 | — | — | — | — | 100 | 13.8 |
Зажимы поддерживающие 2ПГУ, 3ПГУ, 5ПГУ
Эти зажимы предназначены для подвески и закрепления двух проводов воздушных линий электропередачи к поддерживающим гирляндам на промежуточных опорах с неизолированными проводами.
| Марка зажима | Число проводов в фазе | Диаметр алюминиевых и сталеалюминевых проводов |
Разрушающая нагрузка | Масса |
| мм | кН | кг | ||
| 2ПГУ-5-1 | 2 | 18,8—37,7 | 200 | 40,1 |
| 3ПГУ-5-1 | 3 | 18,8—37,7 | 300 | 61 |
| 5ПГУ2-5-4 | 5 (с двумя точками крепления) | 21,8—33,2 | 300 | 126 |
| 5ПГУ2-8-1 | 5 (с двумя точками крепления) | 46,5 | 800 | 354 |
Зажим поддерживающий ПГН
Зажимы поддерживающие глухие ПГН-1-5, ПГН-2-6, ПГН-3-5 предназначены для крепления одного алюминиевого (А) или сталеалюминиевого (АС) провода к изолирующим подвескам линий электропередач
| Марка зажима | L | H | h(H1) | b | Диаметр провода | Разрушающая нагрузка | Масса |
| мм | мм | мм | мм | мм | кН | кг | |
| ПГН-1-5 | 192 | 93 | 53 | 17 | 6,4—9,0 | 25 | 0,7 |
| ПГН-2-6 | 192 | 92 | 54 | 17 | 9,2—12,6 | 25 | 0,7 |
| ПГН-2-6А | 190 | 436 | 55 | 17 | 9,2—12,6 | 25 | 0,94 |
| ПГН-3-5 | 220 | 99 | 66 | 20 | 13,5—19,6 | 25 | 1,1 |
| ПГН-5-3 | 290/300 | 160 | — | — | 21,6—33,2 | 60 | 5,5 |
| ПГН-5-4 | 300 | 162 | 200 | — | 21,6—33,2 | 100 | 7 |
| ПГН-5-6 | 290 | — | 246 | — | 21,6—33,2 | 60 | 5 |
| ПГН-6-5 | 300 | 154 | 203 | — | 37,5 | 100 | 6,5 |
| ПГН-6-6 | 300 | 154 | 265 | — | 33,9—37,5 | 100 | 5,8 |
| ПГН-6-9 | 300 | 187 | 216 | — | 59-51,6 | 60 | 6,3 |
| ПГН-8-6 | — | — | — | — | 45-37 | 78,48 | 7,65 |
| ПГН-8-7 | 300 | 51 | 277 | — | 46,5 | 120 | 6,1 |
| ПГН-8-8 | 300 | 215 | 177 | — | 46,5 | 120 | 7,3 |
Зажим поддерживающий 2ПГН
Зажим поддерживающий 2ПГН предназначен для крепления двух алюминиевых (марки А) или сталеалюминевых (марки АС) провода к изолирующим подвескам линий электропередачи 35, 110, 220 и 330 кВ.
| Марка зажима | Число проводов в фазе | Диаметр проводов | Разрушающая нагрузка | Масса |
| мм | кН | кг | ||
| 2ПГН-5-1 | 2 | 21,6—30,6 | 60 | 5 |
| 2ПГН-5-7 | 2 | 21,6-33,2 | 120 | 19,2 |
| 2ПГН-5-10 | 2 | 21,6-33,2 | 200 | 26,3 |
| 2ПГН-5-13 | 2 | 21,6-33,2 | 120 | 15,38 |
Зажим поддерживающий 3ПГН
Зажим поддерживающий 3ПГН предназначен для крепления трех алюминиевых (марки А) или сталеалюминевых (марки АС) проводов к изолирующим подвескам промежуточный и промежуточно-угловых опор линий электропередачи 110 — 330 кВ.
| Марка зажима | Число проводов в фазе | Диаметр проводов | Разрушающая нагрузка | Масса |
| мм | кН | кг | ||
| 3ПГН-5-1 | 3 | 30,6 | 30 | 6,2 |
| 3ПГН-5-7 | 3 | 21,6-33,2 | 180 | 27,3 |
| 3ПГН-5-12 | 3 | 21,6-33,2 | 300 | 34,3 |
| 3ПГН-5-13 | 3 | 21,6-33,2 | 180 | 20,4 |
| 3ПГН-5-14 | 3 | 21,6-33,2 | 300 | 28 |
| 3ПГН-6-1 | 3 | 37,5 | 300 | 43,7 |
| 3ПГН2-5-1 | 3 (с двумя точками крепления) | 21,6—33,2 | 300 | 61,5 |
| 3ПГН2-5-4 | 3 (с двумя точками крепления) | 21,6—33,2 | 300 | 47,64 |
| 3ПГН2-6-1 | 3 (с двумя точками крепления) | 37,5 | 300 | 54,96 |
| 3ПГН2-8-1 | 3 (с двумя точками крепления) | 45/37 | 240 | 33,96 |
Зажимы поддерживающие 4ПГН, 6ПГН, 8ПГН
Эти зажимы предназначены для крепления трех алюминиевых (марки А) или сталеалюминевых (марки АС) проводов к изолирующим подвескам промежуточный и промежуточно-угловых опор линий электропередачи.
| Марка зажима | Число проводов в фазе | Диаметр полого провода | Разрушающая нагрузка | Масса |
| мм | кН | кг | ||
| 4ПГН2-8-2 | 4 (с двумя точками крепления) | 45/37 | 160 | 53 |
| 6ПГН2-8-1 | 6 (с двумя точками крепления) | 45/37 | 300 | 80,6 |
| 8ПГН-5-5 | 8 | 21,6 | 210 | 94 |
| 8ПГН2-5-20 | 8 (с двумя точками крепления) | 24,1—25,2 | 480 | 115 |
| 8ПГН2-5-21 | 8 (с двумя точками крепления) | 25,2—27,5 | 750 | 148 |
| 8ПГН4-5-1 | 8 (с четырьмя точками крепления) | 24,1—25,2 | 480 | 124 |
