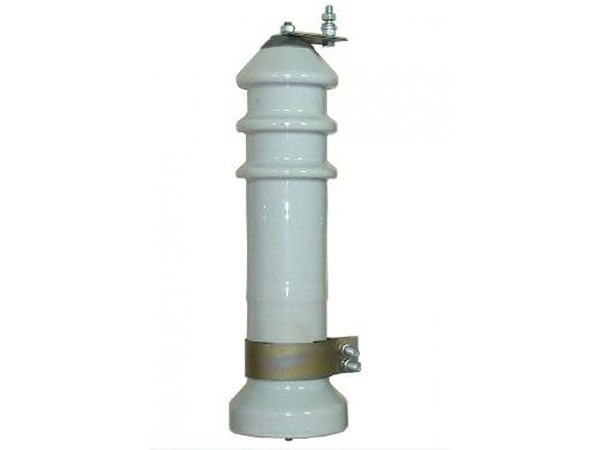

Вентильный разрядник РВО-10 У1 предназначен для защиты от атмосферных перенапряжений изоляции электрооборудования переменного тока частотой 50 Гц. и 60 Гц.
Условия работы:
Разрядники РВО-10 предназначены для эксплуатации в районах с умеренным и тропическим климатом при температуре окружающего воздуха:
от -45 до +40° С — для исполнения РВО-10У1;
Высота установки над уровнем моря не более 1000м.
Относительная влажность воздуха:
при температуре +28 С до 100%.
Технические характеристики разрядника РВО-10 У1
РВО-10 У-1
Класс напряжения сети 10 кВ.
Номинальное напряжение 12,7 кВ.
Пробивное напряжение при частоте 50 Гц в сухом состоянии и под дождем, действующее:
— не менее 26 кВ.
— не более 30,5 кВ.
Импульсное пробивное напряжение при предразрядном времени от 2 до 20 мкс, не более 48 кВ.
Остающееся напряжение при волне импульсного тока 8/20 мкс, не более
— с амплитудой тока 3000А — 43 кВ.
— с амплитудой тока 5000А — 45 кВ.
Сопротивление разрядника, не менее 1270 Ом.
| Класс напряжения сети | 10 кВ |
| Номинальное напряжение | 12,7 кВ |
| Высота | 411 мм |
| Макс. диаметр | 118 мм |
| Масса | 4,2 кг |
