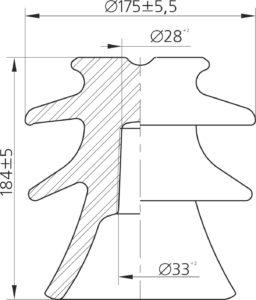

Ізолятор ШФ-20 (ШФ-20Г) — штирьовий фарфоровий ізолятор для ПЛ 10-20 кВ
Ізолятор ШФ-20, також відомий як ШФ-20Г, є одним з найпоширеніших штирьових порцелянових ізоляторів, які використовуються на повітряних лініях електропередач (ПЛ) напругою 10 кВ і 20 кВ, частотою до 100 Гц.
Призначення:
Для ізоляції та механічного кріплення неізольованих проводів марок А і АС.
Для монтажу в мережах середньої напруги 10-20 кВ.
Застосовується в конструкціях роз’єднувачів РЛН і РЛНЗ вертикального відключення.
Монтаж:
Встановлюється на гаки діаметром 20 або 22 мм.
Сумісний з ковпачками типу К-6, К-7 або К-10.
Додатково:
Ізолятори ШФ-20 використовуються при виготовленні та обслуговуванні роз’єднувачів типу РЛН(З).
Переваги:
Висока електрична міцність;
Стійкість до механічних навантажень і атмосферних умов;
Відповідність ГОСТ і ТУ для повітряних ліній середньої напруги
| Ізолятор | Мін. мех. руйнівн. навантаження, кН |
частотою 50 Гц (сухий стан)мм |
частотою 50 Гц (під дощем)мм |
Довжина шлях витоку,мм |
імпульсна напруга 1,2/50+/-, кВ |
Маса,кг |
| ШФ-20Г | 13 | 85 | 65 | 400 | 135 | 3,5 |
