Зажимы аппаратные прессуемые А1М, А2М, А4М, А1А, А2А, А4А

Зажимы аппаратные прессуемые предназначены для присоединения одного медного провода к выводам аппаратов при монтаже распределительных устройств.

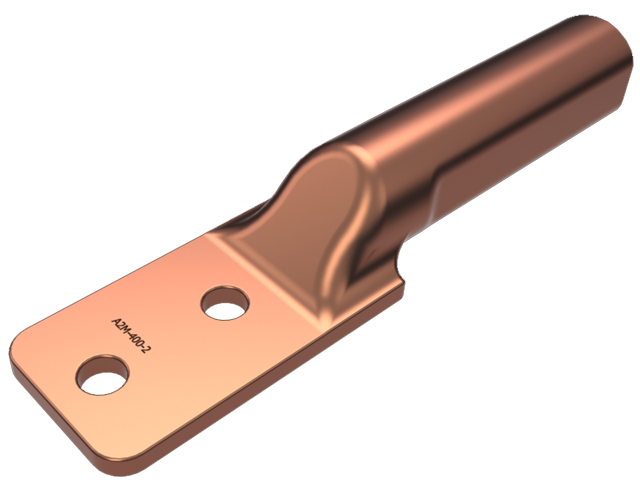

Зажимы аппаратные прессуемые А1М, А2М, А4М, А1А, А2А, А4А купить

Зажимы аппаратные прессуемы А1М

Марка зажима	Медный провод по ГОСТ 839-80	Матрица опрес.	Размеры,мм				Масса,кг
Марка зажима	Медный провод по ГОСТ 839-80	Матрица опрес.	B	L	L1	S	Масса,кг
А1М-35-2	М35	А-13	30	132	60	4	0,15
А1М-50-2	М50	А-15	40	132	60	4	0,19
А1М-70-2	М70	С-17	40	142	70	4	0,24
А1М-95-2	М95	С-19	40	146	70	5	0,32
А1М-120-2	М120	С-21	40	160	80	5	0,40
А1М-150-2	М150	С-23	40	160	80	5	0,45
А1М-185-2	М185	А-26	40	174	90	5	0,53
А1М-240-2	М240	А-29	60	185	100	8	0,85
А1М-300-2	М300	С-31,5	60	185	100	8	1,08
А1М-400-2	М400	А-36	60	210	120	8	1,5

Зажимы аппаратные прессуемы А2М

Марка зажима	Медный провод по ГОСТ 839-80	Матрица опрес.	Размеры,мм				Масса,кг
Марка зажима	Медный провод по ГОСТ 839-80	Матрица опрес.	B	L	L1	S	Масса,кг
А2М-35-2	М35	А-13	30	172	60	4	0,17
А2М-50-2	М50	А-15	40	172	60	4	0,22
А2М-70-2	М70	С-17	40	182	70	4	0,36
А2М-95-2	М95	С-19	40	186	70	5	0,39
А2М-120-2	М120	С-21	40	200	80	5	0,49
А2М-150-2	М150	С-23	40	200	80	5	0,55
А2М-185-2	М185	А-26	40	214	90	5	0,68
А2М-240-2	М240	А-29	60	225	100	8	0,88
А2М-300-2	М300	С-31,5	60	225	100	8	0,97
А2М-400-2	М400	А-36	60	250	120	8	1,48

Зажимы аппаратные прессуемы А4М

Марка зажима	Медный провод по ГОСТ 839-80	Матрица опрес.	Размеры,мм				Масса,кг
Марка зажима	Медный провод по ГОСТ 839-80	Матрица опрес.	B	L	L1	S	Масса,кг
А4М-70-2	М70	С-17	40	182	70	4	0,52
А4М-95-2	М95	С-19	40	186	70	5	0,57
А4М-120-2	М120	С-21	40	200	80	5	0,67
А4М-150-2	М150	С-23	40	200	80	5	0,71
А4М-185-2	М185	А-26	40	214	90	5	0,77
А4М-240-2	М240	А-29	60	225	100	8	0,96
А4М-300-2	М300	С-31,5	60	225	100	8	1,1
А4М-400-2	М400	А-36	60	250	120	8	1,92

Зажимы аппаратные прессуемые А1А (1 отверстие)

Применяется для присоединения одного алюминиевого или сталеалюминиевого провода к выводам аппаратов.

Марка зажима	Медный провод по ГОСТ 839-80	Интервал диаметров проводов, мм	Матрица опрес.	Размеры,мм			Масса,кг
Марка зажима	Медный провод по ГОСТ 839-80	Интервал диаметров проводов, мм	Матрица опрес.	L	L1	S	Масса,кг
А1А-10-7	АС10/1,8	4,5	АШ-2А-7,8	140	60	5	0,053
А1А-16-7	А16; АС16/2,7	5,1-5,6	АШ-2А-9,5	140	60	5	0,055
А1А-25-7	А25; АС25/4,2	6,4-6,9	АШ-2А-11,3	140	60	5	0,068
А1А-35-7	А35; АС35/6,2	7,5-8,4	АШ-2А-13,0	140	60	5	0,072
А1А-50-7	А50; АС50/8,0	9,0-6,9	АШ-2А-14,3	140	60	5	0,083
А1А-70-7	А70; АС70/11,0	10,7-11,4	АШ-2А-16,5	160	70	5	0,093
А1А-95-8	А95; АС95/16	12,3-13,5	АШ-2А-18,2	170	70	10	0,166
А1А-120-8	А120; АС120/19; АС70/72; А150; АС120/27	14,0-15,8	АШ-2А-20,8	180	80	10	0,185

Зажимы аппаратные прессуемые А2А (2 отверстия)

Применяются для присоединения одного алюминиевого или сталеалюминиевого провода к выводам аппаратов при монтаже открытых распределительных устройств.

Марка зажима	Медный провод по ГОСТ 839-80	Интервал диаметров проводов, мм	Матрица опрес.	Размеры,мм				Масса,кг
Марка зажима	Медный провод по ГОСТ 839-80	Интервал диаметров проводов, мм	Матрица опрес.	B	L	L1	S	Масса,кг
А2А-10-7	АС10/1,8	4,5	АШ-2А-7,8	40	180	60	5	0,074
А2А-16-7	А16; АС16/2,7	5,1-5,6	АШ-2А-9,5	40	180	60	5	0,076
А2А-25-7	А25; АС25/4,2	6,4-6,9	АШ-2А-11,3	40	180	60	5	0,089
А2А-35-7	А35; АС35/6,2	7,5-8,4	АШ-2А-13,0	40	180	60	5	0,093
А2А-50-7	А50; АС50/8,0	9,0-9,6	АШ-2А-14,3	40	180	60	5	0,104
А2А-70-8	А70; АС70/11,0	10,7-11,4	АШ-2А-16,5	40	210	70	10	0,183
А2А-95-8	А95; АС95/16,0	12,3-13,5	АШ-2А-18,2	40	210	70	10	0,208
. А2А-120-8	А120;А150;АС70/72;АС120/19;АС120/27	. 14,0-15,8	. АШ-2А-20,8	. 40	. 220	. 80	. 10	. 0,227
. А2А-150-8	А185;АС150/19; АС150/24;АС150/34	. 16,8-17,5	. АШ-2А-23,4	. 40	. 230	. 80	. 10	. 0,265
. А2А-185-8	А240;АС95/141;АС185/24;АС185/29;АС185/43;АС205/27	. 18,8-20,0	. АШ-2А-26,0	. 40	. 245	. 90	. 10	. 0,293
. А2А-240-8	А300;АС240/32; АС240/39;АС240/56	. 21,6-22,4	. АШ-2А-30,3	. 60	. 255	. 100	. 10	. 0,416
. . . А2А-300-2	АС300/39;АС300/48; АС300/66; АС300/67;АС330/30; АС330/43; АС400/18;АС400/22; А350; А400	. . . 24,0-26,6	. . . А-40,5		. . . 220	. . . 100	. . . 13	. . . 0,6
. . . А2А-400-2	АС400/51;АС400/64;АС400/93;АС450/56;АС30/204; АС500/26; АС50027;АС500/64; А450;А500; А550	. . . 27,3-30,6	. . . А-45,0		. . . 240	. . . 120	. . . 13	. . . 0,7
. А2А-600-2	АС550/71; АС600/72; А600; А650	. 31,5-33,2	. А-51,0		. 260	. 140	. 15	. 0,93
А2А-700-2	АС500/336;АС700/86;АС750/93	37,5-37,7	А-57,0		280	140	21	1,54

Зажимы аппаратные прессуемые А4А (4 отверстия)

Марка зажима

Медный провод по ГОСТ 839-80

Интервал диаметров проводов, мм

Матрица опрес.

Размеры,мм

Масса,кг

А4А-70-8

А70; АС70/11

10,7-11,4

АШ-2А-16,5

210

0,306

А4А-95-8

А95; АС95/16

12,3-13,5

АШ-2А-18,2

210

0,331

А4А-120-8

А120;А150;АС70/72; АС120/19; АС120/27

14,0-15,8

АШ-2А-20,8

220

0,350

А4А-150-8

А185;АС150/19;АС150/24;АС150/34

16,8-17,5

АШ-23,4

230

0,388

А4А-185-8

А240;АС95/141; АС185/24;АС185/29; АС185/43; АС205/27

18,8-20,0

АШ-26,0

245

0,416

А4А-240-8

А300;АС240/32; АС240/39;АС240/56

21,6-22,4

АШ-30,3

255

100

0,514

А4А-300-2

АС300/39;АС300/48; АС300/66; АС300/67;АС330/30; АС330/43; АС400/18;АС400/22;А350;А400

24,0-26,6

А-40,5

220

100

0,640

А4А-400-2

АС400/51;АС400/64; АС400/93; АС450/56;АС300/204;АС500/26;АС500/27;АС500/64;А450;А500;А550

27,3-30,6

А-45,0

240

120

0,830

А4А-600-2

АС550/71; АС600/72; А600; А650

31,5-33,2

А-51,0

260

140

1,100

А4А-700-2

АС700/86; АС750/93

36,2-37,7

А-57,0

280

140

1,655
