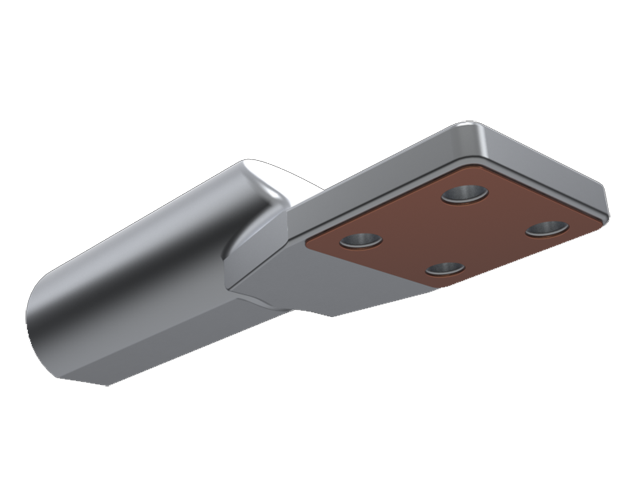

Зажимы аппаратные прессуемые А2АП, А4АП используются для присоединения одного алюминиевого полого провода к выводам аппаратов.
|
Марка зажима |
Медный провод по ГОСТ 839-80 |
Матрица опрес. |
Размеры,мм |
Масса |
||||||
|
A |
B |
d |
L |
L1 |
L2 |
S |
кг |
|||
|
А2АП-500-2 |
ПА-500 |
А-59 |
45 |
60 |
14 |
270 |
140 |
80 |
21 |
1,08 |
|
А2АП-500-2А |
ПА-500 |
А-59 |
60 |
60 |
14 |
290 |
140 |
100 |
21 |
1,16 |
|
А2АП-640-1 |
ПА-640 |
АШ-70 |
60 |
60 |
14 |
380 |
200 |
100 |
25 |
2,11 |
|
А4АП-500-1А |
ПА-500 |
А-59 |
45 |
60 |
14 |
270 |
140 |
80 |
15 |
1,66 |
|
А4АП-640-1 |
ПА-640 |
АШ-70 |
60 |
10 |
18 |
380 |
200 |
100 |
25 |
2,43 |
|
А2АП-640-1А* |
ПА-640 |
АШ-70 |
60 |
60 |
14 |
380 |
200 |
100 |
25 |
7,99 |
|
А4АП-640-1А* |
ПА-640 |
АШ-70 |
60 |
100 |
18 |
380 |
200 |
100 |
25 |
8,6 |
Обозначение * — зажимы повышенной надежности (с гибким вкладышем)
Зажимы аппаратные прессуемые А6АП используются для присоединения одного алюминиевого полого провода к выводам аппаратов.
|
Зажим |
Марка провода по ГОСТ 839-80 |
d |
D |
B |
I |
H |
Матрица опрес. |
Масса |
|
мм |
мм |
мм |
мм |
мм |
кг |
|||
|
А6АП-640-1 |
ПА-640 |
60 |
80 |
72 |
200 |
21 |
А-74 |
7,3 |
|
А6АП-640-2 |
ПА-640 |
60 |
80 |
72 |
200 |
21 |
А-74 |
7,5 |
|
А6АП-640-3 |
ПА-640 |
60 |
80 |
— |
200 |
25 |
МШ-70 S=70 |
4,37 |
