Прессуемые зажимы применяются на ЛЭП 220—1150 кВ для проводов сечением 300 квадратных миллиметров и более. Зажим состоит из алюминиевого корпуса и стального анкера, анкер служит для крепления провода к сцепной арматуре. При креплении в зажиме провод разрезается, часть провода со стороны пролёта пропускается через корпус и запрессовывается в анкере, затем провод с анкером протягивается в корпус, провод из петли вставляется в корпус и он опрессовывается. Существуют прессуемые зажимы с разъёмным корпусом. Корпус является проводящей деталью.

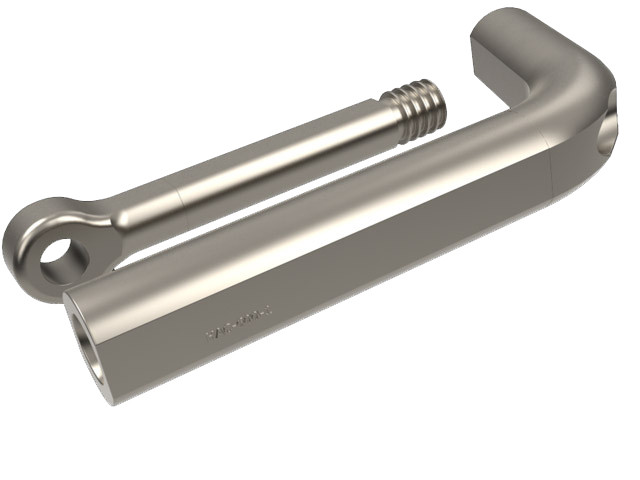

Зажимы натяжные прессуемые НАС
|
Марка зажима |
Номинальное сечение проводов, мм2 |
Матрица опрессовочная (корпус/анкер) |
L, мм |
Разрушающая нагрузка, кН,не менее |
Масса, кг, не более |
|
НАС-240-1 |
АС 185/24; АС185/29 |
А-44/С-22 |
375 |
84,43 |
2,18 |
|
АС205/27; АС240/32 |
А-44/С-23 |
375 | 84,43 | 2,18 | |
|
НАС-240-2 |
240/39; 185/43 |
А-44/С-23 |
375 |
91,01 |
2,16 |
|
НАС-330-1 |
АС240/56 |
А-44/С-23 |
385 |
116,76 |
2,23 |
|
АС300/39 |
А-46/С-22 |
385 | 116,76 | 2,23 | |
|
АС300/48; АС330/43 |
А-46/С-23 |
385 | 116,76 | 2,23 | |
|
НАС-330-2 |
АС330/30 |
А-46/С-23 |
385 |
99,95 |
2,25 |
|
НАС-300-1 |
АС330/66; АС300/67 |
А-46/С-27 |
413 |
142,05 |
2,69 |
|
НАС-400-1 |
АС400/18; АС400/22 |
А-50/С-23 |
425 |
107,0 |
2,66 |
|
НАС-450-1 |
АС400/51; АС400/64; АС450/56 |
А-50/С-27 |
443 |
147,79 |
3,18 |
|
НАС-500-1 |
АС500/26; АС500/27 |
А-50/С-23 |
453 |
126,62 |
2,85 |
|
НАС-600-1 |
АС500/64; АС400/93 АС550/71; АС600/72 |
А-56/С-33 |
525 |
206,81 |
4,72 |
|
НАС-700-1 |
АС650/79; АС700/86 |
А-66/С-33 |
572 |
245,0 |
6,84 |
|
НАС-800-1 |
АС750/93; АС800/105 |
582 |
6,91 |
||
|
НАС- 1200-1 |
АС 1200/67 |
АШ-70/С-36 |
671 |
266,2 |
9,48 |
