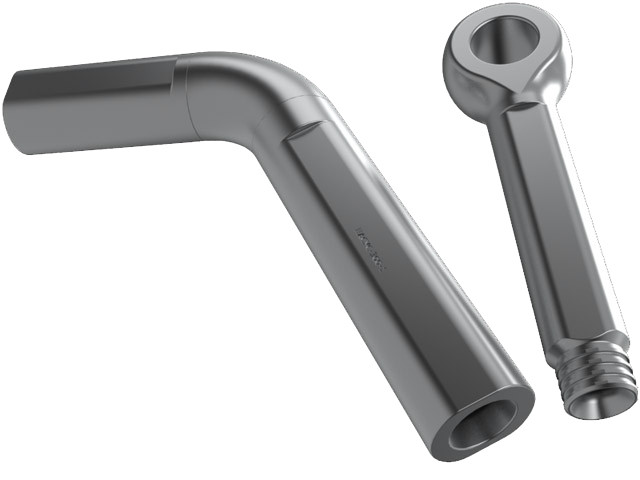

Зажимы натяжные прессуемые типа НАСУС предназначены для монтажа сталеалюминиевых проводов повышенной прочности, которые применяются при сооружении специальных переходов воздушных линий через реки и другие препятствия.
Зажимы типа НАСУС по конструкции аналогичны зажимам типа НАС, кроме зажимов марок НАСУС-185-1, НАСУС-500-1 и НАСУС-500ЖС-1, которые, в отличие от зажимов типа НАС, имеют удлиненный стальной анкер, позволяющий разгрузить от полной нагрузки ослабленный в месте сверления алюминиевый корпус зажима. При опрессовывании зажимов типа НАСУС, как и зажимов типа НАС, плоскость расположения проушины зажима может быть выбрана любой.
Зажим натяжной прессуемый НАСУС-70-1
| Марка
по ГОСТ 839-80 |
Матрица опрес. | Размеры | Разруш.
нагрузка |
||||||
| d | D | B | d1 | H | L | L1 | |||
| мм | мм | мм | мм | мм | мм | мм | кН | ||
| АС70/72 | А-36 | 16,5
12 |
40
28 |
35
22 |
155 | 265 | 290 | 97 | |
| С-23 | 23 | ||||||||
Зажим натяжной прессуемый НАСУС-70ЖС-1
| Марка
по ГОСТ 839-80 |
Матрица опрес. | Размеры | Разруш.
нагрузка |
||||||
| d | D | B | d1 | H | L | L1 | |||
| мм | мм | мм | мм | мм | мм | мм | кН | ||
| АЖС70/39 | А-36 | 15
10 |
40
28 |
36
22 |
164 | 350 | 375 | 73 | |
| С-23 | 23 | ||||||||
Зажим натяжной прессуемый НАСУС-95-1
| Марка
по ГОСТ 839-80 |
Матрица опрес. | Размеры | Разруш.
нагрузка |
||||||
| d | D | B | d1 | H | L | L1 | |||
| мм | мм | мм | мм | мм | мм | мм | кН | ||
| АС95/141 | А-46 | 22
16,5 |
52
36 |
45
29 |
168 | 335 | 365 | 181 | |
| С-30 | 29 | ||||||||
Зажим натяжной прессуемый НАСУС-185-1
| Марка
по ГОСТ 839-80 |
Матрица опрес. | Размеры | Разруш.
нагрузка |
||||||
| d | D | B | d1 | H | L | L1 | |||
| мм | мм | мм | мм | мм | мм | мм | кН | ||
| АС185/128 | А-46 | 22
16,5 |
52
36 |
45
29 |
203 | 625 | 655 | 207 | |
| С-30 | 29 | ||||||||
Зажим натяжной прессуемый НАСУС-300-1
| Марка
по ГОСТ 839-80 |
Матрица опрес. | Размеры | Разруш.
нагрузка |
||||||
| d | D | B | d1 | H | L | L1 | |||
| мм | мм | мм | мм | мм | мм | мм | кН | ||
| АС300/204 | А-51 | 31.5
20 |
58
42 |
50
35 |
196 | 425 | 465 | 320 | |
| С-36 | 40 | ||||||||
Зажим натяжной прессуемый НАСУС-500-1
| Марка
по ГОСТ 839-80 |
Матрица опрес. | Размеры | Разруш.
нагрузка |
||||||
| d | D | B | d1 | H | L | L1 | |||
| мм | мм | мм | мм | мм | мм | мм | кН | ||
| АС500/336 | МШ-65 | 39,5
25,5 |
75
56 |
–
47 |
236 | 975 | 1225 | 525 | |
| С-48 | 44 | ||||||||
Зажим натяжной прессуемый НАСУС-500ЖС-1
| Марка
по ГОСТ 839-80 |
Матрица опрес. | Размеры | Разруш.
нагрузка |
||||||
| d | D | B | d1 | H | L | L1 | |||
| мм | мм | мм | мм | мм | мм | мм | кН | ||
| АЖС500/336 | МШ-65 | 39,5
25,5 |
75
52 |
–
42 |
248 | 1000 | 1050 | 578 | |
| С-43 | 47 | ||||||||
