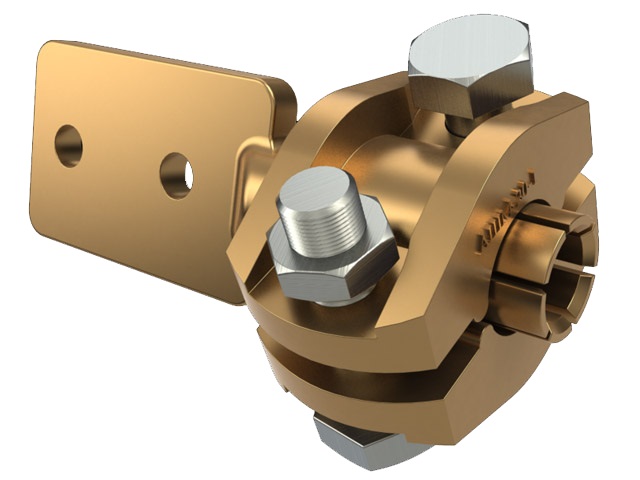

Зажимы штыревые аппаратные АШМ используются для присоединения медных проводов к выводу аппарата трансформатора в виде гладкого или резьбового цилиндрического штыря.
|
Зажим |
Марка провода по ГОСТ 839-80 |
Размеры, мм |
Диаметр штыря |
Масса, кг |
||||
|
d |
D |
B |
L |
H |
||||
|
АШМ-1-1 |
М16;М25;М35 |
8 |
52 |
54 |
65 |
51,5 |
10,5 |
1,23 |
|
АШМ-2-1 |
М50; М70 |
12 |
58 |
54 |
75 |
51,5 |
10,5 |
1,29 |
|
АШМ-3-1 |
М95; М120 |
15 |
60 |
54 |
85 |
51,5 |
10,5 |
1,33 |
|
АШМ-4-1 |
М150; М185 |
18 |
66 |
54 |
95 |
51,5 |
15,5 |
1,68 |
|
АШМ-5-1 |
М150; М185 |
18 |
66 |
75 |
95 |
65 |
31 |
2,12 |
|
АШМ-12-1 |
— |
М12 |
24 |
85 |
— |
61 |
— |
1,63 |
|
АШМ-16-1 |
— |
М16 |
26 |
87 |
— |
63 |
— |
1,59 |
|
АШМ-20-1 |
— |
М20 |
28 |
89 |
— |
65 |
— |
1,68 |
|
АШМ-27-1 |
— |
М27 |
37 |
98 |
— |
74 |
— |
2,00 |
|
АШМ-30-1 |
— |
М30 |
40 |
101 |
— |
77 |
— |
2,12 |
|
АШМ-5-2 |
— |
30 |
— |
— |
— |
230 |
30 |
4,5 |
